商品の詳細:
お支払配送条件:
|
最高重量: | 3T | 装置の長さ: | 12m |
---|---|---|---|
装置の高さ: | 2.5m | 装置の幅: | 4m |
幅: | 1400-2500mm | 品質保証: | 1 年間 |
ハイライト: | 波形箱の生産ライン,カートンの生産ライン |

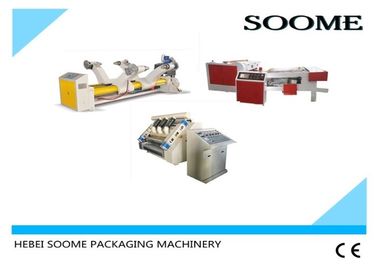

片面機のカートンの生産ライン、機械をつける自動周期の波形箱
SMWZの原紙掛け
技術的な変数
1. ペーパー立場の作動様式:十分に油圧タイプ
2. 利用できるペーパーdia.:Φ400mm - Φ1800mm
3. 最高。単一ローディングの重量:2000kg
4. 主要なシャフト:Ø 180mm
構造特徴
1. 対称的な構造は使用される基礎ペーパーの2束と停止しないでペーパーを変えるのに同時に取付けることができます。
2. クリップ頭部は拡張の設計にあります。
3. 空気ブレーキはペーパー スプライサとのオンライン制御である場合もある張力制御のために採用されます。
主要な買い入れられた部品および原料
1. 主要なシャフト:テンシンからの良質の継ぎ目が無い管
2. 側面のウォールボード:河北邯鄲市からのQ235Aの版によって溶接される
3. 腕:河北からの鋳造HT200
SMDM-120片面機
主要な部品の変数:
1. 主要な波形のローラー:Ø280mm
2. プレッシャー ローラー:癒やされるØ296mm 45#の継ぎ目が無い鋼管
3. 接着剤のローラー:Φ216mm 45#の継ぎ目が無い鋼管は、特別な網の刻みを付けることおよびクロムめっきと扱われて浮上します
4. 接着剤の摩擦のローラー:Φ125mm 20#の継ぎ目が無い鋼管
5. アップ/ダウン予備加熱のローラー:Φ299/320mm 20G
構造特徴:
1. 満足な制御。
2. この機械は独立したモーター伝達および可変的頻度制御を採用します。
3. 同期ベルト、より滑らかに、騒音なしで。
4. それはフルートの安定性を高速で保つために導くペーパーのための風の吸着を採用します
5. 段ボール紙はファンによって中間の波形のローラーに真空箱を通して波形の圧延を終えるために6. 180°andの否定的な圧力地帯を形作るようにそして吸着されます。
7. 低い波形のローラーの吸引スロットの幅は2mm以下、単一の側面の段ボールの縞の印を減らすことできるありません。
8. 伝達部品は普遍的な接合箇所伝達を採用し、保全性をより高くさせる振動源を、より安定した伝達およびより信頼できる操作は分けます。
9. 減力剤の包装は機械の振動を減らすオイルの浴室潤滑および閉鎖したギヤ伝達を採用します。
10. この機械はオートバイの接着剤の供給を採用し、それを作る空気制御の接着剤の供給およびリターンは緩衝剤処理の効果によって特徴付けられます。
11. 接着剤のローラーの表面は特別な網の刻みを付けることおよびクロムめっきと扱われます
12. フルートのプロフィール:(Bフルートは歯およびC歯にフルーティングを施します)
原料および買い入れられた部品
1. 側面のウォールボードおよび基盤:HT200原産地:河北
2. 基盤および伝達部品:HT200原物:河北
SMSD-120B NCの締切り
技術的な変数
1. 最高。切断の速度:100m/min
2. ペーパー切断長さ:500-9999mm
3. ペーパー切断の精密:±1mm (安定した速度で)。
4. ボール紙:未加工ペーパー < 360g="">
5. 厚さ:3-14mmの水率 < 10="">
6. 最少幅、角状:1000mm < 30mm="">
7. 相対湿度:20%-90%
8. 相対的な温度:5℃-50℃
構造特徴
1. 特別な構造設計:ウォールボードの両側の高輝度機械ウォールボードおよび基盤、透明な窓、便利な検査および維持のために。
2. 輸送システムは伝達精密を保障するために油ポンプのオートバイの潤滑を採用します。
3. ポイントの切断の精密な一致の確かめ、広がるために高速ペーパー許容および長い耐用年数の高精度そして高い剛性率の粉砕ギヤを採用してぎざぎざなしできれいにして下さい。
4. ナイフのシャフトおよびカッター フレームの高く精密な設計は高速で滑らかな切断を保障します。
5. 特別な刃のチェンジャー/取り替えの設計は速く、便利な刃の変更を保障します。
6. 全体のシステムはC.E.標準設計を採用し、質、安定性および平均余命の確かめるべきNCの産業等級の厳密な測定に応じてあります。
7. 運転の部分は良質ドイツの投票者の運転者が付いているAC サーボをおよび国内モーター速くおよび精密な応答採用します。
8. 特別なパワー再生の貯蔵を採用して工場の力の不安定の克服のかなりよいパワー セービングの効果そして非常に高い能力と設計して下さい。
9. システムは行方不明の操作によって例外の使用法および損傷から防ぐことできる自動検出の機能を所有します。
原料および買い入れられた部品
1. 側面のウォールボードおよび基盤:鋳造HT200の原産地:河北
2. Upper&のより低いナイフ シャフト:45#鋼鉄
3. 刃:W18crv5Co5 (高速高速度鋼)
4. ギヤ:40Cr (丁度ひき、和らげる)
指定 | 設計速度 | 幅 |
SMPL120-1600 | 120m/min | 1600mm |
SMPL150-1600 | 150m/min | 1600mm |
SMPL120-1800 | 120m/min | 1800mm |
SMPL150-1800 | 150m/min | 1800mm |
SMPL180-2200 | 180m/min | 2200mm |
SMPL200-2200 | 200m/min | 2200mm |
SMPL180-2500 | 180m/min | 2500mm |
SMPL200-2500 | 200m/min | 2500mm |
