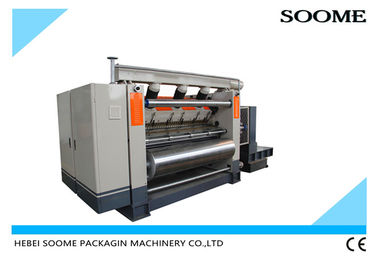

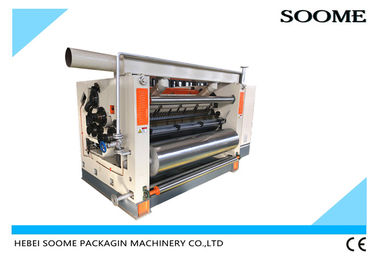

405C1波形のローラーが付いているFingerless片面機波形機械

405C1波形のローラーが付いているFingerless片面機波形機械

模倣しないで下さい:405C1 （360C1）吸着単一の表面の波形を付ける機械

1. 405C1の設計速度:220m/min;360C1の設計速度:200m/min

2. 有効な幅:1400mm~2500mm

3. 波形のローラー405mm 360mm

4. 真空の吸着は機械、上部および下の波形のローラー粉砕の炭化タングステンの処置によって良質48crmoの上で熱処理の硬度HV1200を使用して、表面単一味方しました。

5. 機械は空気注入装置を和らげ、和らげる上のペーパー予熱ローラーおよび中心ペーパーが装備されています。

6. 上部および下の波形のローラーの座席は容易な分解のために高く上がり、取り替えることができる全機械と別に設計されています。

7. ゴム製布は容易なクリーニングおよび維持のためのガイド・レールに沿って分かれています。

8. プレッシャー ローラーの整理は圧力センサーによって検出され、表示されます。

9. 生産の速度の接着剤のギャップの自動調節。

10. 機械が停止するとき、プレッシャー ローラーは持ち上がります。プレッシャー ローラーは空気によって運転され、断続的に回ります。

11. 歯付きベルト伝達は騒音および維持費を削減するために採用されます。

12. 電気接着剤の分離装置を採用して下さい乾燥するのりを防ぐために、ホスト・マシンが停止するとき付着力の布は、独自に作動でき電気によってデジタル接着剤の量を調節します。

主な特長:

1. 線形タイプの単純構造、容易な取付けおよびmaintationで。

2. 空気の部品、電気部品および命令部の高度の世界的に有名なブランドの部品の採用。

3. 高いオートメーション化およびintellectualizationで動きます、汚染無し



接着剤のローラー:



直径	Φ242mm
方法の処理	接着剤のローラーの表面はそれからクロムをめっきする25ラインと、そして轍のタイプ網の点、grinded それからクロムをめっきする接着剤のbanlanceのローラーの表面はgrinded
方法を制御して下さい	持ち上がるUp-downのPenumaticシリンダー制御
接着剤の供給	接着剤の循環システム（貯蔵tank+glueポンプ）



波形のローラー:



直径	ローラー:Φ320mm
材料	48CrMo良質の合金鋼、剛性率HRC55°-58°
方法の処理	より上部低いローラーの表面はクロム、堅くなるアニーリングをめっきして、和らげて、grinded浮上して下さい
Fulteのタイプ	（U/V） ACBEF
物質的なバンドか起源	河南済源市の鉄及び鋼鉄鋼鉄
巻き枠のペーパーの暖房の方法	蒸気暖房



出版物のローラー:



直径	Φ324mm
材料	中型鋼鉄(MS) 45#
方法の処理	それからクロム、堅くなることおよび和らげることをめっきする表面はgrinded （緩衝と）
方法を制御して下さい	持ち上がるUp-downのPenumaticシリンダー制御
物質的なバンドか起源	Zhong元スペシャルの鋼鉄



予熱器のローラー:



直径	ローラーの上:Φ400mm
材料	継ぎ目が無い鋼鉄管
物質的なバンドか起源	テンシンの鉄及び鋼鉄
適用範囲が広い金属管によって接続されるすべて



共通Spec:



ペーパーの幅	1600mm/1800mm
transmitボール紙の様式	真空カバーHight adsorbable様式、圧力引くことfan.withの風制御調節及び騒音の抑える装置。
制御ローラーの様式	空気制御上部のローラー、プレッシャー ローラーおよび接着剤のローラー
潤滑	波形のローラーおよび出版物のローラーのギヤに油を差す反の高さの温度の円滑油
方法の運転:頻度インバーターを使って
ウォールボード及び機械立場:鋳鉄、厚さ:200mm



公有地:



働く幅:1600mm/1800mm

操作の方向:左右どちらか（顧客の研修会によって決定されて）

設計速度:150m/min

温度:160-210℃

空気圧:1.0-1.3Mpa

波形のフルートのタイプ:紫外線またはUVV



モーターのSpec:



主要なモーター:7.5kwわずかな電圧:380V 50Hzの連続的な（S1）働くタイプ

ファン モーター:7.5kwわずかな電圧:380V 50Hzの連続的な（S1）働くタイプ
