| 応用分野: | 包装のために挿入するボール紙 | 自動性: | 自動 |
|---|---|---|---|
| 横の挿入の幅: | 120-420mm | Lengthwaysシート長さ: | 210-600MM |
| 下見板の高さ: | 85-300MM | Lengthways下見板の間隔: | 20-250mm |
| 横の下見板の間隔: | 50-225MM | 電気システム: | HMI/PLC/サーボ機構 |
| 力: | 7.5KW | 電圧: | 220 / 380/415/440V |
| ハイライト: | 波形のカートン作成機械,ボール紙の製造業機械 |
||

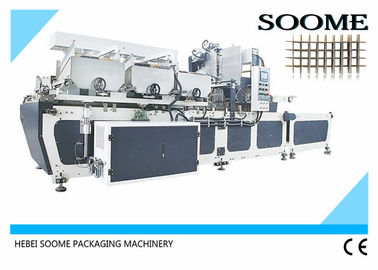

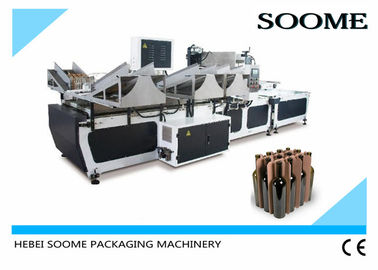

PLCのボール紙の仕切りを挿入するために電気自動波形機械
I. Structureの特性
1. Lengthwaysそして横のシートdecussationの挿入をして下さい。
2. 自動各種類の下見板およびブロックを挿入します
3. マニュアルの代り、一緒の2セット。
4. 真空の吸盤は供給のボール紙の長さの方法を吸着します
5. 斜めの、正しの空気の供給のボール紙はおよび絶食します
6. 電気ボール紙装置に与える長さの方法を上下します調節して下さい
7. 電気斜めに供給のボール紙装置を上下します調節して下さい
8. 電気斜めに耳障りなheighを調節して下さい
9. あらゆるカートン箱のためのt、受け流す格子を採用して下さい
10. 場所の供給のボール紙、二重仕事の効率を倍増して下さい
11. 空気および電気制御は機械進歩を保障します
12. 圧縮空気のために遅らせます容器の中央ガス供給、信頼できる空気圧を採用して下さい
13. 機械の操作の間に問題を持っていればテストは装置を非難して、そして自動停止仕事
14. PLCシステム、容易な操作
15. 設計速度:40-60inserts/min.
16. 空気圧:共通圧力0.6-1.0Mpa
17. 電気:380V 50Hz 3phase 4line
II.技術変数
| モデル | 次元（Lはx W x Hはシート配達が含まれています） | 総力 |
| 450-3D | 7.3×2.0×1.9M | 7.5KW |
| 600-3D | 7.9×2.0×1.9M | 7.5KW |
III.下見板のリスト
600-3D
| 名前 | 単位 | データ |
横の挿入の幅:A | mm | モデル600-3D |
| 120~900単一位置 | ||
| 120~420二重位置 | ||
| Lengthwaysシート長さ:B | mm | 210~600 |
| 下見板の高さ:C | mm | 85~300 |
| Lengthways下見板の間隔:D | mm | 20~250 |
| 横の下見板の間隔:E | mm | モデル600-3D |
| 50~110 3挿入の二重位置 | ||
| 50~225 3挿入の単一位置 | ||
| 50~128 6挿入の単一位置 | ||
| 口の幅を挿入するカートン:F | mm | 板厚さ |
| カートンの厚さ:G | mm | 1.5~8mm |
IV.顧客によって提供される部分
1. 空気圧:仕事正常な0.4-0.8Mpa
2. 電力要求事項:380v 50Hzの三相4線式
3. 電気ワイヤー必要性はキャビネットを作動させるために結合し空気のパイプラインの必要性は主要な空気のパイプラインに結合します。
4. 機械使用ダイス切断下見板をテストして下さい
5. 機械使用はオイルおよびグリースに油を差します
6. 基礎仕事。
V。テストの仕切り板は次の条件を満たすべきです
1. 仕切り板鋳造物:型抜きの鋳造物
2. 仕切り板間隔は斜め/斜めの開始があるべきです
